產品詳情

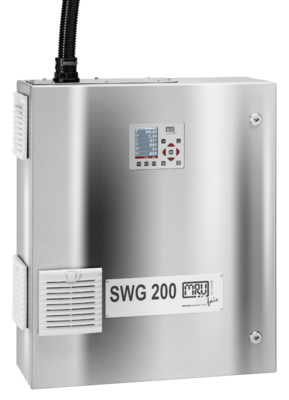

SWG 200 CEM用于連續工藝氣體和排放監測的固定式氣體分析系統
突出優勢：
- 使用優化的NDIR技術，精度更高，無零點漂移
- 使用電化學或順磁傳感器進行 O? 測量
- 通過單獨的校準進氣口在清潔環境空氣中自動實現零點
- 自動校準多達四個氣瓶
- 帶兩個自動冷凝水泵的雙級帕爾貼氣體冷卻器
- 以 1 l/min 的低流量提取冷/干氣
基本設備
- 帶監控風扇通風的不銹鋼機柜
- 包括雙熱交換器 帶兩個自動冷凝水排放泵的帕爾貼氣體冷卻器
- 使用PTFE燒結微粒過濾器進行高效樣氣過濾
- 帶樣氣流量監控和報警的調節樣氣泵
- 過濾酸性氣體以保護內部樣氣流量傳感器
- 電磁閥，用于使用清潔的環境空氣自動歸零
- 用于校準氣體的電磁閥，在校準氣體入口處帶有鋁制精細壓力調節器
- 人機界面，帶彩色TFT顯示屏，鍵盤和標準RS485接口（Modbus RTU）
- 所有密碼保護，直觀的軟件指導菜單，帶有診斷軟件和日志
- 僅電源分析儀 230V 交流 / 47-63Hz / 120W（可根據要求提供 110V 交流電源）
- 所有加熱采樣線總長度超過60m，需要三相電源（L3;L1 ;L2 ;N ;PE）
- 清潔室內安裝場所，最好是空調
- 室外安裝位置，環境溫度為+5°C至45°C，具有強制性的防曬和防雨保護（用戶范圍）
測量范圍
| O2 | （電化學） 0 ...25 % |
| O2 | （順磁性） 0 ...25 % |
| 不 | （NDIR） 0 ...200/4.000 頁/分鐘 |
| 二氧化氮 | （NDIR） 0 ...150/1.000 頁/分鐘 |
| 二氧化硫 | （NDIR） 0 ...150/4.000 頁/分鐘 |
| 二氧化碳 | （NDIR） 0 ...40 % |
| 一氧化碳 | （NDIR） 0 ...200/10.000 頁/分鐘 |
| N2O | （NDIR） 0 ...100/500 頁/分鐘 |
| 第四章 | （NDIR） 0 ...500/10.000 頁/分鐘 |
| C3H8 | （NDIR） 0 ...200/5.000 頁/分鐘 |
| H2S | （電化學） 0 ...2.000，過載< 5.000 ppm |
| H2 | （電化學） 0 ...1.000 ppm，過載< 2.000 ppm |
尺寸和其他數據
| 零點偏差 | 由于自動歸零，可以忽略不計 |
| 偏差 | 每月小于測量范圍的 0.2% |
| 計算組件 | NOx：NOx+NO?，計算ppm或mg / m3，用戶可根據特殊要求選擇O?參考 燃燒計算（效率，熱損失） |
| 顯示 | 發光 3.5 英寸 TFT 彩色顯示屏 |
| 接口 | 發光鍵盤，密碼保護操作 4 個模擬輸出 4 ...20 mA，電氣隔離，最大負載：500 R 2 個報警繼電器，無電勢觸點：24 Vdc，5 A SD 卡 上的數據存儲和數據記錄器 RS 485 數字接口（Modbus RTU DIN 導軌 RS 485，轉至ProfiBus轉換器或以太網轉換器 |
| 氣體采樣探頭 | HD 氣體采樣探頭，帶反吹的加熱陶瓷過濾器，或氣體采樣探頭 HD-GW，加熱玻璃棉過濾器， 或 LD 氣體采樣探頭，未加熱，帶原位燒結金屬過濾器，加熱或未加熱氣體采樣管路， PTFE DN 4/6 mm |
| 燃氣調節 | 熱電氣體冷卻器（帕爾貼），具有恒定的+4°C露點 特氟龍顆粒過濾器，內部氟橡膠管 受監控和調節的氣體采樣泵 50 l/h 的恒定氣體流量 進氣壓力： -200 ... +20 毫巴 （hPa） 樣氣出口：大氣壓 |
| 住房 | 不銹鋼外殼，帶警報的持續監控外殼通風， 防凍加熱器 200 W（可選） |
| 工作溫度 | （+5 ... +45 °C） 或 （-10 ... +45 °C），帶外殼加熱 |
| 電源 | 通用： 90 ...240 伏交流電，47 ...63 赫茲，120 瓦（加熱時為 420 瓦） |
| 保護 | 防護等級 54 |
| 尺寸 | （寬 x 高 x 長） 700 x 600 x 210 mm，適合壁掛式安裝 |
| 重量 | 約 50 公斤 |
